微型 CT 條形圖案模型用于確定平面和軸向空間分辨率
微型 CT 條形模型（空氣或樹脂）
微型 CT 條形模型（空氣或樹脂）

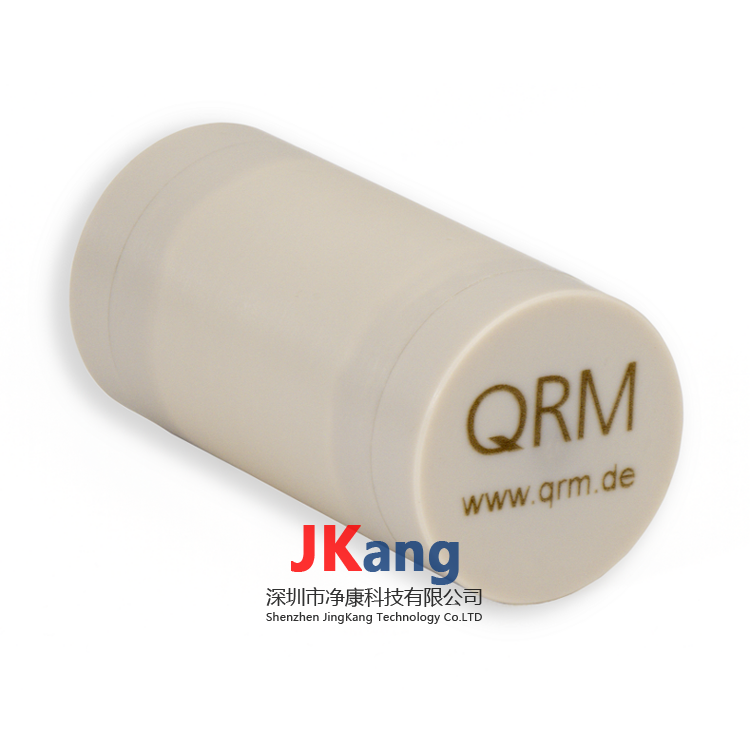

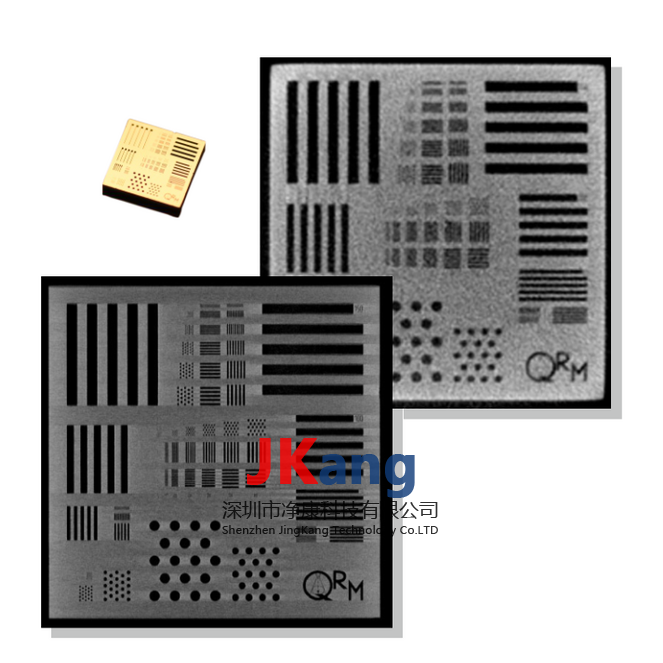

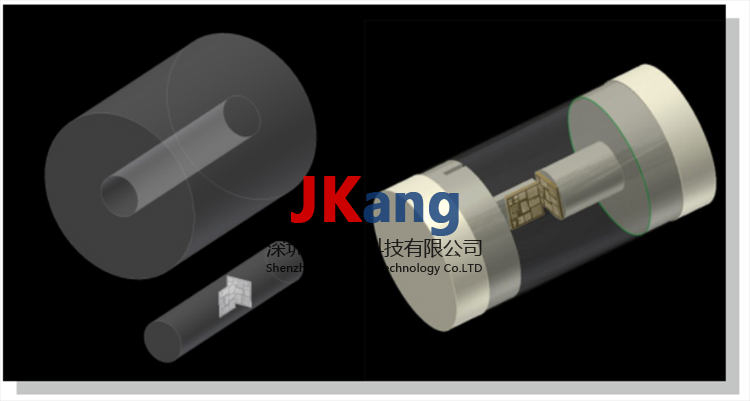

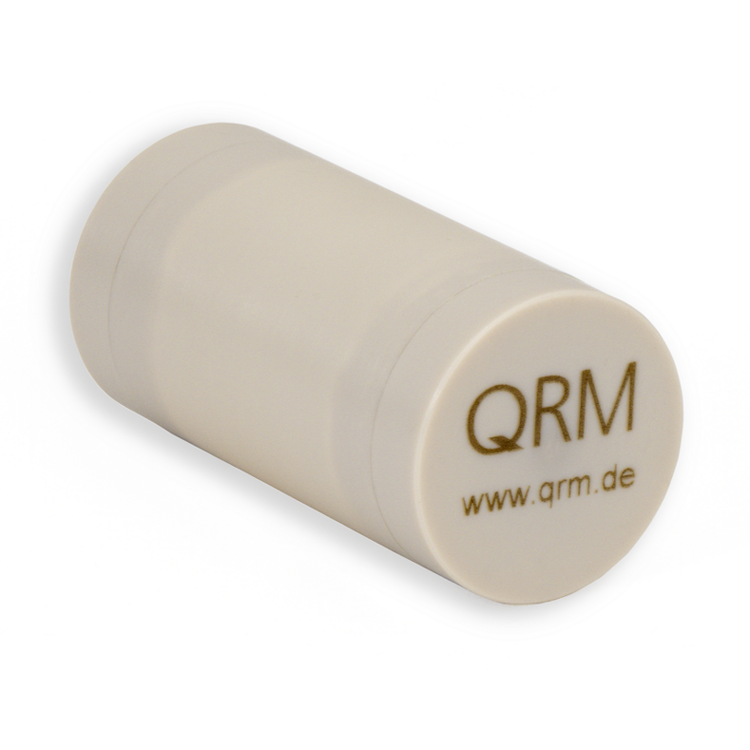

Micro-CT 條形圖案模型（空氣或樹脂）包含兩個芯片，一個軸向，一個垂直于軸向（矢狀）。芯片安裝在空氣中的細長支架上 （Micro-CT 條形圖案空氣，QRM-70113） 或嵌入樹脂圓柱體中 （Micro-CT 條形圖案樹脂，QRM-70114）。不同條形和點結構的優化排列允許在一次測量中評估圖像中心和邊緣的空間分辨率。
QRM-70113、QRM-70114： 5 毫米 x 5 毫米芯片包含 5 至 150 微米（即 100 至 3.3 lp/mm）范圍內的條形和點形圖案。結構深度在 70 至 150 微米之間變化。
Micro-CT 條形圖案模型（空氣（QRM-70113）/樹脂（QRM-70114）
| 微型 CT 條形圖案模型，空氣 | |||||
| 模體直徑： | 20 毫米 | ||||
| 幻像高度： | 40 毫米 | ||||
| 幻像壁厚： | 0.2 毫米 | ||||
| 幻影材料： | 空氣/塑料 | ||||
| 花紋對比： | 硅/空氣 | ||||
| 微型 CT 條形圖案模型，樹脂 | |||||
| 模體直徑： | 8 毫米 | ||||
| 幻像高度： | 40 毫米 | ||||
| 幻影材料： | 樹脂 | ||||
| 花紋對比： | 硅/樹脂 | ||||
| 芯片尺寸： | 5 毫米 x 5 毫米 | ||||
| 芯片高度： | 0.66 毫米 | ||||
| 芯片材質： | 硅 | ||||
| 芯片上條形、點狀結構的范圍（寬度）： | 5 - 150 微米（見表1、表2） | ||||
| 芯片上條形、點狀結構的范圍（深度）： | 70 - 150 微米 | ||||
| 解決： | 100 至 3.3 lp/mm（見表 1） | ||||
| 表 1： | |||||

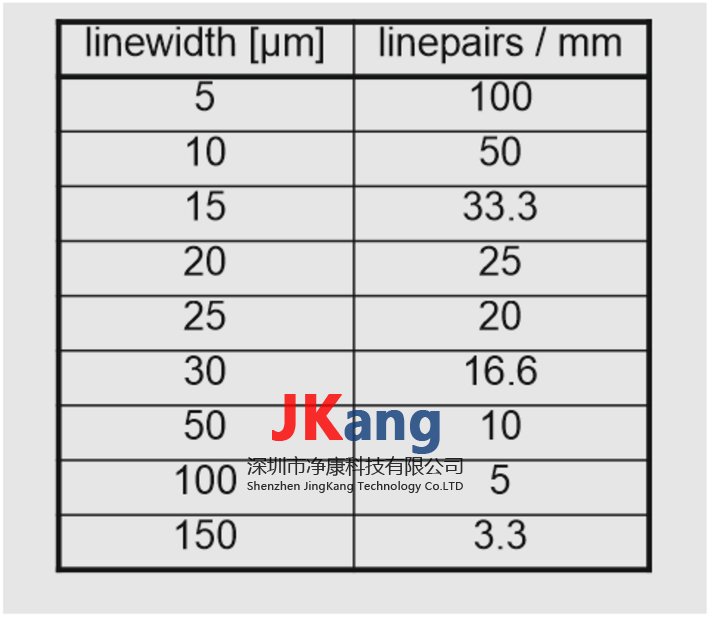

| 線寬（微米） | 線對/毫米 | ||||
| 5 | 100 | ||||
| 10 | 50 | ||||
| 15 | 33.3 | ||||
| 20 | 二十五 | ||||
| 二十五 | 20 | ||||
| 三十 | 16.7 | ||||
| 50 | 10 | ||||
| 100 | 5 | ||||
| 150 | 3.3 | ||||
| 表 2：每節的線數和點數 | |||||
| 部分 | 線寬 (µm) | 每幅圖案的線條數 | 點 (µm) | 每圖案點數 | |
| 一個 | 5、10、25、50、100、150 | 5 | - | - | |
| 乙 | 5、10、15、20、25、30 | 5 | 5、10、15、20、25、30 | 18 | |
| 碳 | 5、10、15、20、25、30 | 5 | 5、10、15、20、25、30 | 18 | |
| 德 | - | 5、10、25、50、100、150 | 18 | ||
| 埃 | 5、10、25、50、100、150 | 5 | - | - |
