QRM-MicroCT-Barpattern-NANO分辨率測試卡,Micro-CT Bar Pattern Phant詳細介紹：

Micro-CT Bar Pattern Phantoms分辨率測試卡用于確定平面和軸向空間分辨率

高分辨率對比度

使用 3 種不同的模型評估軸向和矢狀空間分辨率

Micro-CT Bar Pattern Air, QRM-70113

Micro-CT Bar Pattern Resin, QRM-70114

Micro-CT Bar Pattern NANO, QRM-70119

線條和孔圖案（1 - 150 微米）

3 種不同型號，包括各種不同的線條和孔圖案

Micro-CT Bar Pattern Air or Resin（5 毫米 x 5 毫米芯片上的 5 - 150 µm（即 100 至 3.3 lp/mm）結構）

Micro-CT Bar Pattern, NANO（3 毫米 x 3 毫米芯片上的 1 - 10 微米（即 500 至 50 lp/毫米）結構）

臨床前或工業微型 CT

微型 CT 條形圖案、Resin 或微型CT 條形圖案、NANO 旨在用于臨床前成像（小動物 CT）

建議使用Micro-CT 條形圖案、Air或Micro-CT 條形圖案、NANO進行工業 CT（NDT）中的分辨率測試

微型 CT 條形圖案模型互動

臨床前和工業微型 CT 中 3D 體積掃描的空間分辨率評估

微型 CT 條形模型（Air空氣或Resin樹脂）

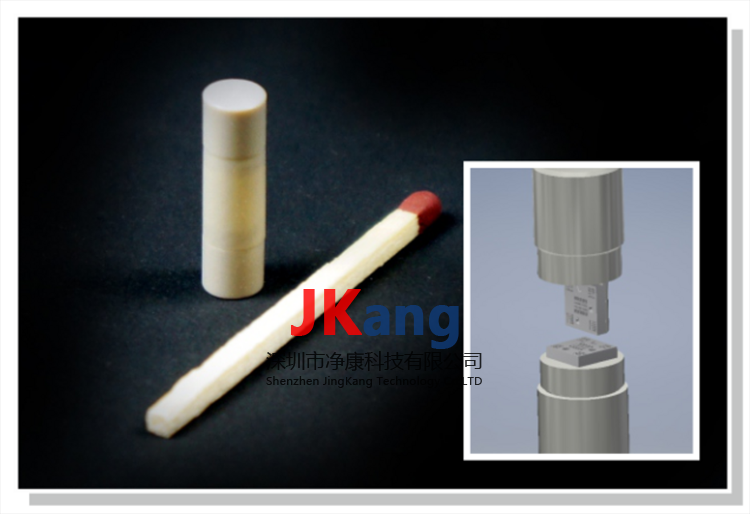

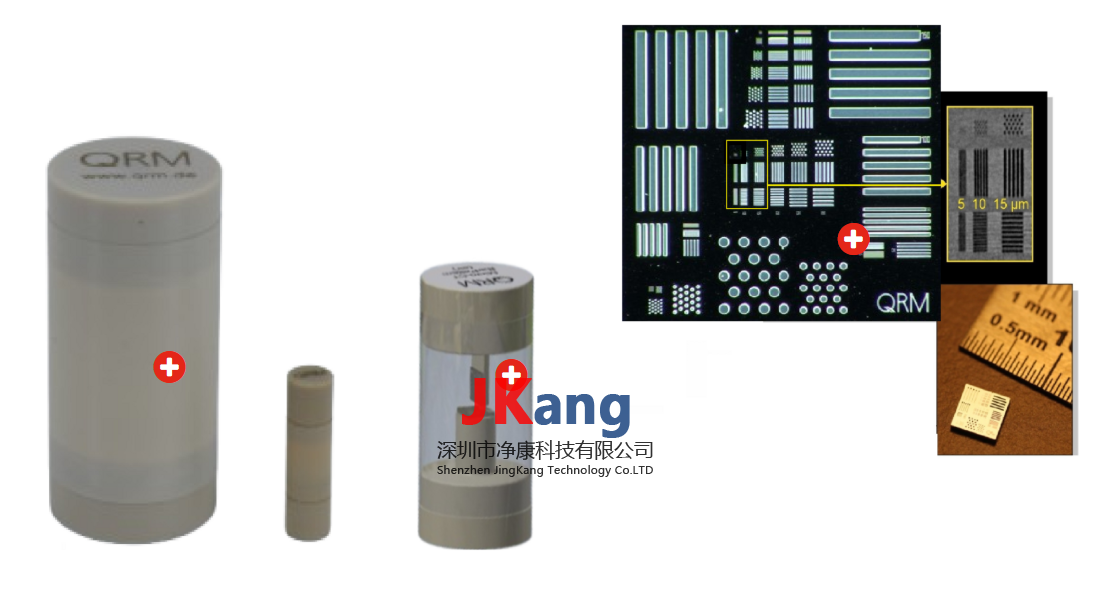

Micro-CT 條形圖案模型（空氣或樹脂）包含兩個芯片，一個軸向，一個垂直于軸向（矢狀）。芯片安裝在空氣中的細長支架上（Micro-CT 條形圖案空氣，QRM-70113）或嵌入樹脂圓柱體中（Micro-CT 條形圖案樹脂，QRM-70114）。不同條形和點結構的優化排列允許在一次測量中評估圖像中心和邊緣的空間分辨率。

QRM-70113、QRM-70114： 5 毫米 x 5 毫米芯片包含 5 至 150 微米（即 100 至 3.3 lp/mm）范圍內的條形和點形圖案。結構深度在 70 至 150 微米之間變化。

Micro-CT 條形圖 NANO，QRM-70119

Micro -CT 條形圖案 NANO、QRM-70119體模包含兩個芯片，一個軸向，一個垂直于軸向（矢狀）。芯片安裝在空氣中的纖細支架上。不同條形和點結構的優化排列允許在一次測量中評估圖像中心和邊緣的空間分辨率。

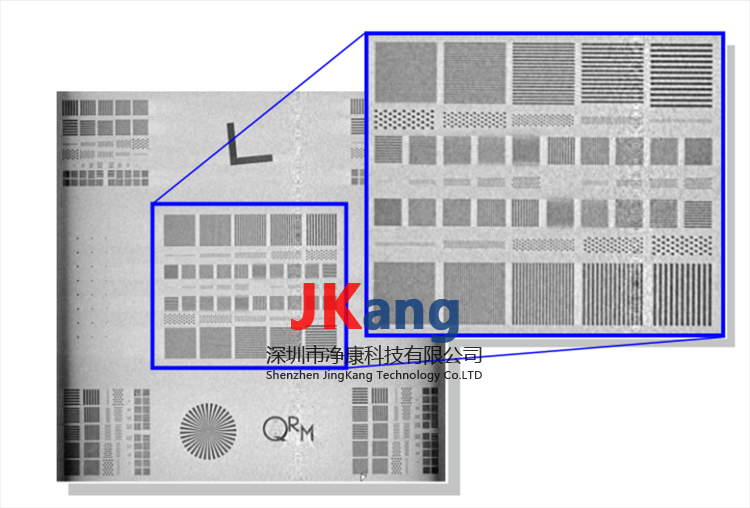

3 毫米 x 3 毫米芯片包含 1 至 10 微米（即 500 至 50 lp/mm）的條形和點狀圖案。結構深度在 5 至 15 微米之間。此外，芯片上還放置了傾斜邊緣和所謂的西門子星（輻射對稱星）。

QRM-MicroCT-Barpattern-NANO分辨率測試卡,Micro-CT Bar Pattern Phant

QRM-MicroCT-Barpattern-NANO分辨率測試卡,Micro-CT Bar Pattern Phantoms分辨率測試卡技術規格

微型 CT 條形圖案模型，空氣
模體直徑：	20 毫米
幻像高度：	40 毫米
幻像壁厚：	0.2 毫米
幻影材料：	空氣/塑料
花紋對比：	硅/空氣

微型 CT 條形圖案模型，樹脂
模體直徑：	8 毫米
幻像高度：	40 毫米
幻影材料：	樹脂
花紋對比：	硅/樹脂

芯片尺寸：	5 毫米 x 5 毫米
芯片高度：	0.66 毫米
芯片材質：	硅
芯片上條形、點狀結構的范圍（寬度）：	5 - 150 微米（見表1、表2）
芯片上條形、點狀結構的范圍（深度）：	70 - 150 微米
解決：	100 至 3.3 lp/mm（見表 1）

表 1：
線寬（微米）	線對/毫米
5	100
10	50
15	33.3
20	二十五
二十五	20
三十	16.7
50	10
100	5
150	3.3

表 2：每節的線數和點數
部分	線寬 (µm)	每幅圖案的線條數	點 (µm)	每圖案點數
一個	5、10、25、50、100、150	5	-	-
乙	5、10、15、20、25、30	5	5、10、15、20、25、30	18
碳	5、10、15、20、25、30	5	5、10、15、20、25、30	18
德	-		5、10、25、50、100、150	18
埃	5、10、25、50、100、150	5

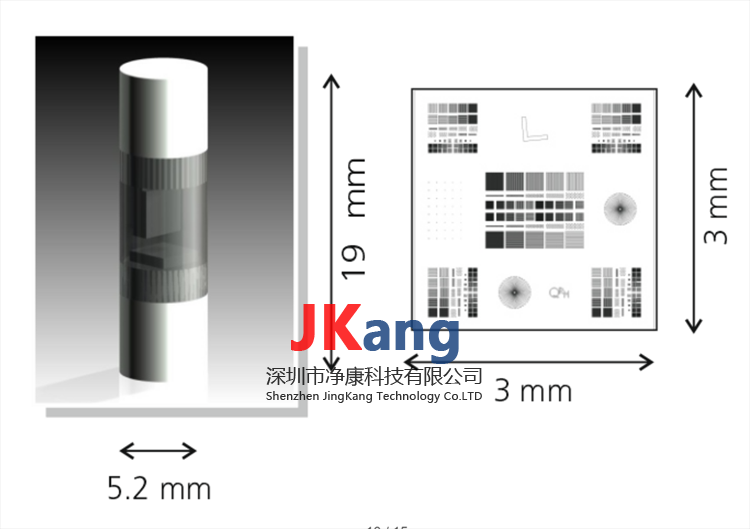

模體直徑：	5.4 毫米
幻像高度：	19 毫米
幻像壁厚：	0.2 毫米
幻影材料：	空氣/塑料

芯片尺寸：	3 毫米 x 3 毫米
芯片材質：	硅
芯片高度：	0.66 毫米
花紋對比：	硅/空氣
芯片上條形、點狀結構的范圍（寬度）：	1 - 10 微米（見表 1-4）
芯片上條形、點狀結構的范圍（深度）：	5 - 15 微米
解決：	500 至 50 lp/mm（見表 1）

表 1：
線寬（微米）	線對/毫米
1	500
2	250
3	166.4
4	125
5	100
6	83.3
7	83.3
8	71.4
9	55.5
10	50

表2：芯片上的部分和結構
部分	描述	圖案 / 分辨率
1	中心部分提供多種條形和點狀圖案	1 至 10 µm 結構
2 廣告	角部提供不同方向的多個條形和點狀圖案	1 至 5 µm 結構
3	傾斜邊緣部分，MTF 的 15° 傾斜邊緣	-
4	36 輻射對稱星 - 測試模式	從 17.5 µm 降至 1 µm
5	36 輻射對稱星 - 測試模式	從 17.5 µm 降至 1 µm
6	點網格點到點中心距離 100 µm	10 至 2 µm 點

表 3：線點模式
排	線粗細 (µm)	線對/毫米	點 (µm)
一個	2、4、6、8、10	50 - 250	-
乙	-	-	2、4、6、8、10
碳	1、2、3、4、5	100——500	-
德	1、2、3、4、5	100——500	-
埃	-	-	2、4、6、8、10
F	2、4、6、8、10	50 - 250	-

表 4：線點模式
排	線粗細 (µm)	線對/毫米	點 (µm)
一個	10, 8, 6, 4, 2	50 - 250	-
乙	10、8、6、4、2（傾斜 90°）	50 - 250	-
碳	-	-	2、4、6、8、10
德	-	-	10, 8, 6, 4, 2
埃	-	-	1, 2, 3, 4, 5 - 5, 4, 3, 2, 1
F	1, 2, 3, 4, 5 - 5, 4, 3, 2, 1	500 - 100	-
格	1、2、3、4、5 - 5、4、3、2、1（傾斜 90°）	500 - 100

訂購信息

Micro-CT 條形圖案空氣， QRM-70113

Micro-CT 條形圖案樹脂， QRM-70114

Micro-CT 條形圖案 NANO， QRM-70119
