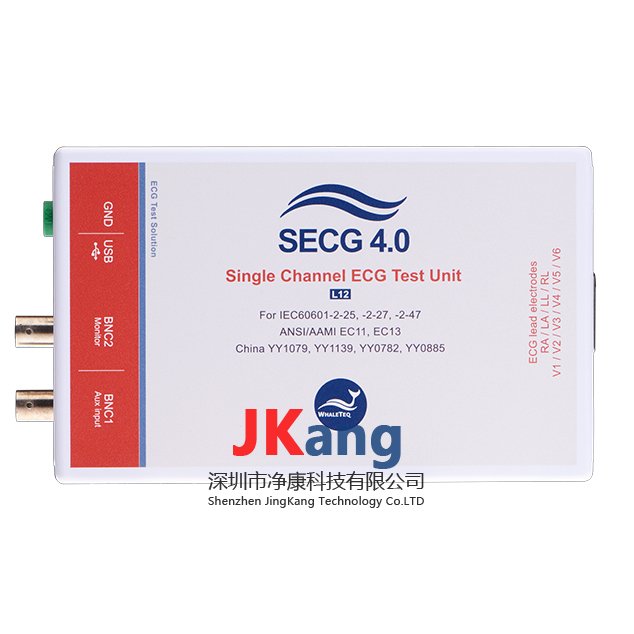

Whaleteq SECG 4.0心電模擬器
型號：SECG 4.0 類別： 質控儀器 品牌：臺灣Whaleteq pdf資料: Whaleteq SECG 4.0心電模擬器.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
Whaleteq SECG 4.0心電模擬器專為心電產品合規性測試而設計，提供高精度、低噪聲的心電模擬信號，提供醫療標準要求的直流偏移信號和輸入阻抗測試，非常適合QA部門和生產線的快速驗證。
借助標準助手軟件，用戶只需點擊測試項目即可按照以下國際醫療標準進行合規性測試：IEC 60601-2-25、IEC 60601-2-27、IEC 60601-2-47、ANSI / AAMI EC11、ANSI / AAMI EC13、GB9706.225、GB9706.227、YY9706.247、YY1079、YY1139、YY0782、YY0885、JJG 760、JJG 1041和JJG 1042。
根據國際醫療標準 (IEC 60601-2-XX)，心電圖設備的合規性測試分為各種類別，例如診斷心電圖、患者監護儀和動態心電圖監護儀

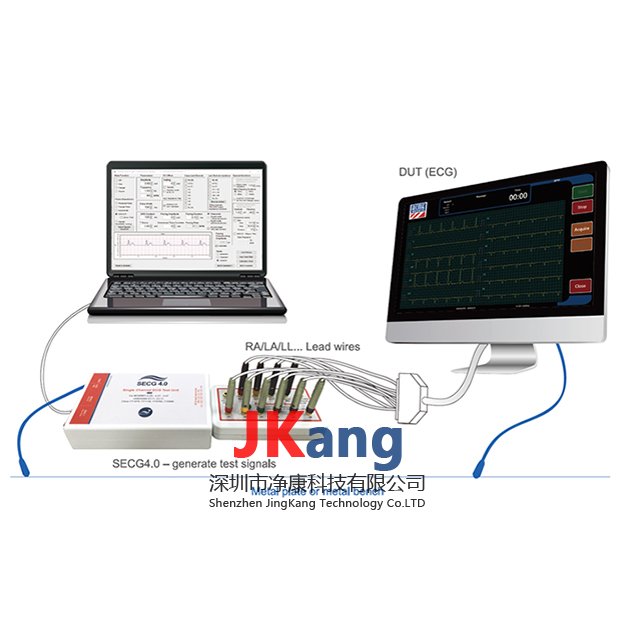

符合標準的電阻電容電路的SECG 4.0心電模擬器，用戶只需連接電腦，啟動專用軟件，即可控制SECG 4.0產生標準要求的基本心電信號、直流偏移信號及起搏信號。
根據國際醫療標準 (IEC 60601-2-XX)，心電圖設備的合規性測試分為各種類別，例如診斷心電圖、患者監護儀和動態心電圖監護儀
符合標準的電阻電容電路的SECG 4.0心電模擬器，用戶只需連接電腦，啟動專用軟件，即可控制SECG 4.0產生標準要求的基本心電信號、直流偏移信號及起搏信號。
透過標準輔助軟件，使用者可輕松選取預設值，自動輸出符合法規要求的測試信號，大幅減少研究標準及手動設定測試參數的時間。
此外，我們提供原始數據回放功能，以迎合需要以客制化波形進行測試的廠商，并提供免費軟件開發套件 (SDK)，讓用戶可依需求開發測試程序。
合規性測試是ECG設備開發的重要一環，我們相信SECG 4.0將有效減輕制造商的負擔，使他們能夠更加專注于優化產品。
1.可供心電診斷、可攜式心電設備及監護儀完成性能測試
2.內建標準要求之測試線路和自選開關
3.良好的屏蔽及接地設計可輕松完成嚴格的測試要求，如：輸入阻抗
4.輸出振幅及頻率精準度<±1%
5.多參數可調的直流偏移及起搏訊號
6.可加載及播放臨床試驗所錄的心電訊號
7.可由外部任意波形發生器輸入訊號，且精確衰減1000 倍
8.提供軟件開發工具包(Software Development Kit) 讓用戶自行開發全自動化測試軟件
SECG 4.0心電圖機測試儀,SECG 4.0心電圖機性能測試儀技術參數：
| 參數 | 規格 | 系統功能 |
|---|---|---|
| 主輸出電壓精度 | 幅度為0.5mVpp或更高時±1％ | ±0.3％ |
|
主輸出電壓分辨率 （DAC分辨率） |
2.5μV | 在4.0版中，使用單個輸出范圍 |
| 頻率/脈沖重復率準確度 | ±1％ | ±0.1％ |
| 脈沖持續時間/定時精度 | ±1毫秒 | ±為0.2ms |
| 起搏脈沖寬度準確 | ±5微秒 | ±1μs的 |
| 起搏脈沖幅度精度，范圍 |
±2mV脈沖：±1％ > 2mV脈沖：±10％ 范圍：±2mV至±700mV |
±2mV脈沖：±0.3％ 100mV脈沖：±1％或±5mV |
| 起搏脈沖特性 |
上升/下降時間5μs 過沖<1％ 穩定時間<1％ |
|
| 起搏脈沖過沖（故意） | 方法A符合IEC 60601-2-27 | |
| 電阻容差 | ±1％ | ±0.5％ |
| 電容容差 | ±5％ | ±5％ |
|
精密1000：1分壓器 （100KΩ：100Ω） |
±0.1％ | ±0.05％ |
| 采樣率 | 5kHz±0.1％ | 5kHz±0.05％（50ppm） |
| 直流偏移（固定，無噪聲，源自內部超級電容器） | 300mV±1％ | 300mV±0.1％ |
| 直流偏移（可變，可能包括高達50μVpp的噪聲） | 設置±1％或±3mV | 設置±1％或±3mV |
| 電源 |
USB + 5Vdc電源（無需單獨電源） 0.5A（高功率模式） |
如果所有繼電器都打開，則典型負載<0.25A，最高可達0.45A |
| 環境 |
15?30°C 30?80％RH |
訂購型號：
| SECG 4.0測試系統 | |
|---|---|
| 型號。 | 描述 |

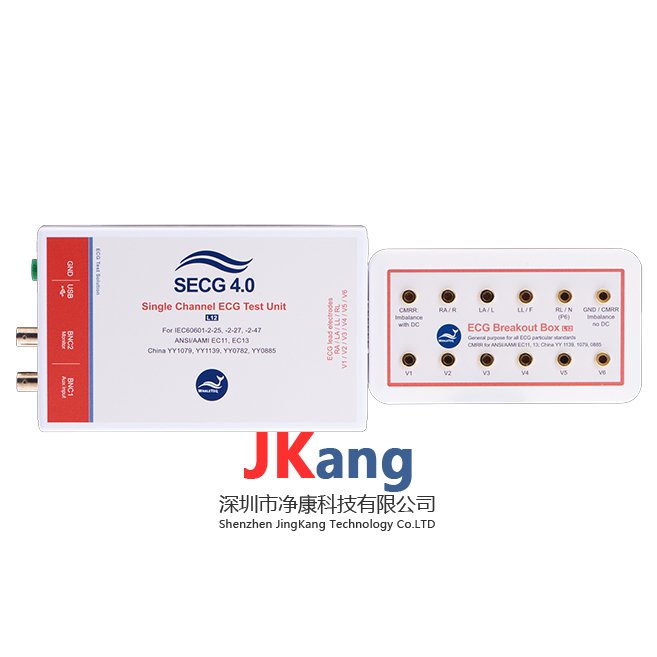

| SECG 4.0 | 單通道心電圖測試系統，用于12導聯（RA，LA，LL，N，V1-V6），包括一個心電圖分線盒（BB-C1）和12個復合終端 |
| 可選軟件附加軟件包 | |
|---|---|
| 型號。 | 描述 |
| SECG助理-E25 | IEC60601-2-25：2011性能測試的自動設置。 |
| SECG助理-E27 | IEC60601-2-27：2011性能測試的自動設置。 |
| SECG助理-E47 | IEC60601-2-47的自動設置：2012年性能測試。 |
| SECG助理-YY1079 | 自動設置中國YY1079-2008性能測試。 |
| SECG助理-YY1139 | 自動設置中國YY1139-2013性能測試。 |
| SECG助理-YY0782 | 自動設置中國YY0782-2010性能測試。 |
| SECG助理-YY0885 | 自動設置中國YY0885-2013性能測試。 |
| SECG助理-JJG760 | 中國JJG760-2003性能測試的自動設置。 |
| SECG助理-JJG1042 | 中國JJG1042-2008性能測試的自動設置。 |
| 可選配件 | |
|---|---|
| 型號。 | 描述 |
| WUI100 | USB隔離器，用于降低PC的電源噪聲。推薦使用SECG 4.0，MECG 2.0，HRS200，HRS100 +和SEEG 100。 |
