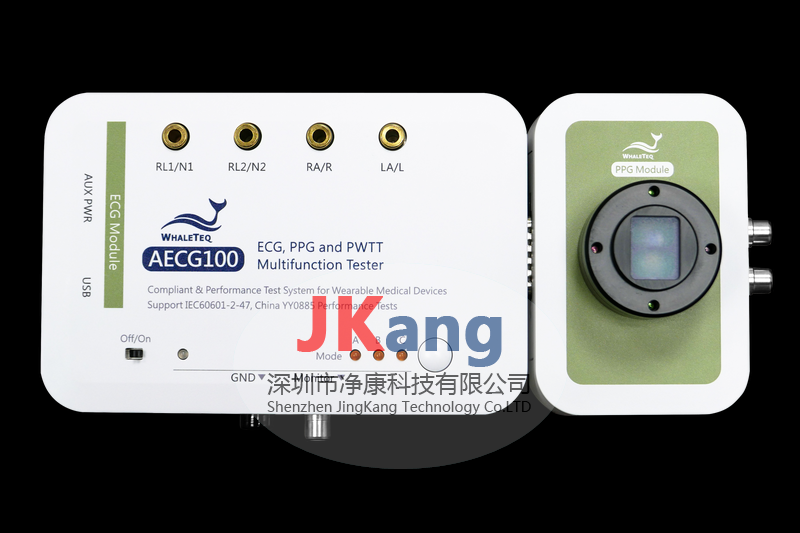

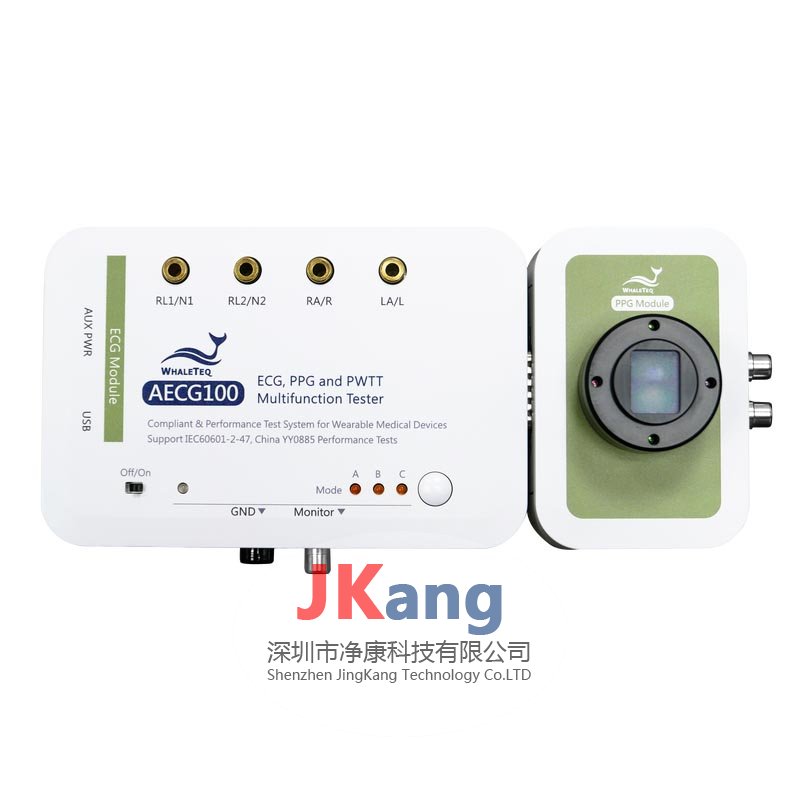

WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀
型號：AECG100 類別： 質控儀器 品牌：臺灣WhaleTeq pdf資料: WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀可同時輸出ECG和PPG模擬信號。可調時差參數以生成各種脈搏波傳播時間（PWTT）信號。標準覆蓋范圍：IEC 60601-2-47，中國YY0885。適用于研發，合規性和生產線測試
WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀特點：
AECG100 綠光 LED PPG 模塊
AECG100 紅光與紅外光 LED PPG 模塊
ECG 心電圖測試
符合 YY-0782 及 IEC 60601-2-47 醫療標準，ECG 波形及參數皆可調整
PWTT 脈搏波傳導時間測試
WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀技術參數：
WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀特點：
- 多功能綜合性能測試儀，兼容于使用 ECG 心電及 PPG 光學心率技術穿戴式裝置
- AECG100 ECG 模塊依據移動式心電圖機標準測試線路之要求設計，輸出訊號完全符合醫療標準，可選擇搭配單信道或雙信道光學 PPG 模塊
- AECG100 單信道光學模塊可提供 PPG 心率模擬訊號，雙信道光學模塊提供 SpO2 血氧飽和度仿真訊號
- PWTT 脈搏波傳導時間參數可調整，有效提升血壓測量算法精確度
- 不同測試項目的測試參數可儲存及讀取，可排序做整合測試，有效降低人為錯誤，節省人力支出
- 可撥放原始資料 Raw Data 波形，重現臨床驗證收集的資料

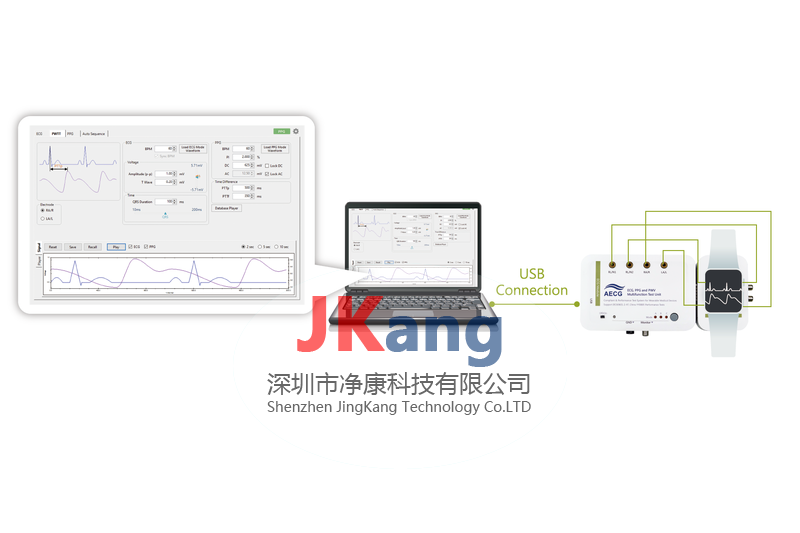

- AECG 標準輔助軟件簡化測試步驟，點擊鼠標即可完成醫療標準所需測試
- SDK 軟件開發工具包提供用戶編寫自動化測試軟件的彈性
AECG100 綠光 LED PPG 模塊
- 內建 PD 及綠光 LED
- PD 可偵測待測物 LED 亮度及行為
- 綠光 LED 提供 PPG 心率模擬訊號

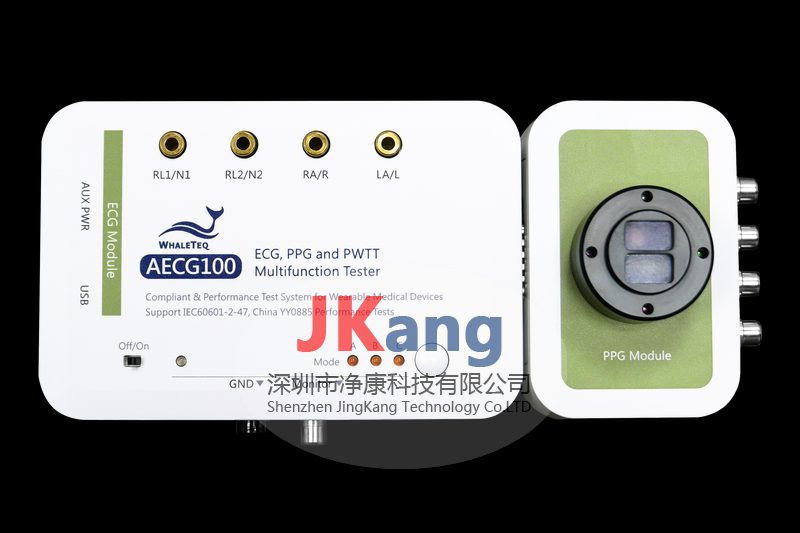

AECG100 紅光與紅外光 LED PPG 模塊
- 內建 PD 、 紅光 LED 與紅外光 LED
- PD 可偵測待測物 LED 亮度及行為
- 紅光及紅外光 LED 提供 SpO2 血氧飽和度仿真訊號
ECG 心電圖測試
符合 YY-0782 及 IEC 60601-2-47 醫療標準，ECG 波形及參數皆可調整
PWTT 脈搏波傳導時間測試
- 同步輸出 ECG 及 PPG 訊號
- ECG 及 PPG 波形的時間差可調整
WhaleTeq AECG100脈搏血氧心電測試儀,ECG PPG性能測試儀技術參數：
| 心電圖模式參數 | 規格 |
|---|---|
|
主輸出電壓分辨率 |
2.5μV（DAC分辨率） |
|
主輸出電壓精度 |
幅度為0.5mVpp或更高時為±1％ |
| 頻率/脈沖重復率精度 | ±1％ |
| 起搏脈沖幅度范圍 | ±1mV?±1000mV的 |
| 起搏脈沖幅度精度 |
±2mV脈沖：±1％ > 2mV脈沖，<-2mV：±10％ |
| 起搏脈沖寬度范圍 | 0.1ms?2ms |
| 起搏脈沖寬度分辨率 | 0.1毫秒 |
| 起搏脈沖寬度精度 | ±5微秒 |
| 起搏脈沖上升/下降時間 | 5微秒 |
| 起搏脈沖超調 | <1％ |
| 起搏脈沖設定時間 | <1％ |
| 采樣率 | 1K（普通模式）; 10K（原始數據模式） |
| 采樣率精度 | 取決于系統時鐘精度 |
|
直流偏移范圍 （固定，無噪聲，來自內部超級電容器） |
-300mV，+ 300mV |
|
直流偏移精度 （固定，無噪聲，來自內部超級電容器） |
±1％ |
|
直流偏移范圍 （可變，可能包括高達50μVpp的噪聲） |
0?±500毫伏 |
|
直流偏移精度 （可變，可能包括高達50μVpp的噪聲） |
±1％ |
| RCA輸出幅度范圍 | 心電圖電極輸出x1000，最大10V |
| RCA輸出幅度精度 | 幅度為0.5Vpp或更高時為±1％ |
| PPG模式參數 | 規格 |
|---|---|
| BPM范圍 | 30?300BPM |
| BPM分辨率 | 1 BPM |
| BPM準確性 | ±1 BPM |
| LED交流電平參考輸出范圍（RCA） | 0?3 V（全范圍） |
| LED交流電平參考輸出分辨率 | （1/3000）全范圍 |
| LED交流電平參考輸出精度 | ±6％ |
| 流明范圍 |
50?925 Lux（全范圍）（距離擴散膜5mm） |
| 流明分辨率 | （1/3000）全范圍 |
| 流明精度 | ±6％ |
| 光波長范圍 | 525納米 |
| 光波長分辨率 | ±10納米 |
| 信噪比 | > 51dB（帶USB隔離器） |
| PD響應時間（上升） | 典型值為1μs（因DUT LED強度而異） |
| PD響應時間（下降） | 典型值為1μs（因DUT LED強度而異） |
| SpO2參數 | 規格 |
|---|---|
| BPM范圍 | 30?300 BPM |
| BPM分辨率 | 1 BPM |
| BPM準確性 | ±1 BPM |
| LED交流電平參考輸出范圍（RCA） | 0?3V（全量程） |
| LED交流電平參考輸出分辨率（RCA） | （1/3000）全頻 |
| LED交流電平參考輸出精度（RCA） | ±6％ |
| PI（交流電/直流電）范圍 |
0.025％?30％ （AC / DC，隨AC或DC電平而變化） |
| 光波長范圍 | 紅色：660nm；紅外：940nm或880nm |
| 光波長精度 | 紅色：±10nm; 紅外線：±10nm |
| 信噪比 | > 51DB（帶USB隔離器） |
| PD上升響應時間 | 典型值為1μs（因DUT LED強度而異） |
| PD下降響應時間上升 | 典型值為1μs（因DUT LED強度而異） |
| Spo2（％）范圍 | 30％?100％ |
| Spo2（％）分辨率 | 1％ |
| Spo2（％）準確度 |
使用一階多項式設置R曲線，±1?±3（％）@ 70?100（％）+ DUT的指定精度;使用二階多項式設置R曲線，±1?±2（ ％）@ 70?100（％）+ DUT的指定精度 |
| PWTT模式參數 | 規格 |
|---|---|
|
時差（PTTp，PTTf）范圍 |
0?1999ms（隨著BPM的增加而減少） |
| 時差（PTTp，PTTf）分辨率 | 1毫秒 |
| 時差（PTTp，PTTf）精度 | ±1毫秒 |
