美國MKS 430E絕對壓力變送器,MKS 430E壓力變送器
型號：430E 類別： 測試測量 品牌：美國MKS pdf資料: 美國MKS 430E絕對壓力變送器,MKS 430E壓力變送器.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
1至25,000滿量程壓力范圍，讀數精度為0.5％
4-20 mA模擬輸出，與絕對壓力成比例
批準用于I類1和2區，C和D組防爆應用
雙電極設計提高了穩定性
All-Inconel®耐腐蝕傳感器結構
美國MKS 430E絕對壓力變送器,MKS 430E壓力變送器產品特征：
美國MKS 430E絕對壓力變送器,MKS 430E壓力變送器產品特征：
Baratron®電容壓力計技術
電容壓力計是可以測量壓力和真空度的機電式壓力計。電容表將薄膜中的壓力調制運動轉換成與壓力成比例的電信號。壓力傳感器是薄的隔膜，通過入口管承受壓力或真空。電極安裝在隔膜后面的參考腔中。過程與參考腔之間的壓力差會使隔膜稍微偏斜，從而改變了隔膜與電極之間的距離。該距離的變化會導致隔膜和電極之間的電容變化，從而產生與壓力變化成比例的電信號。

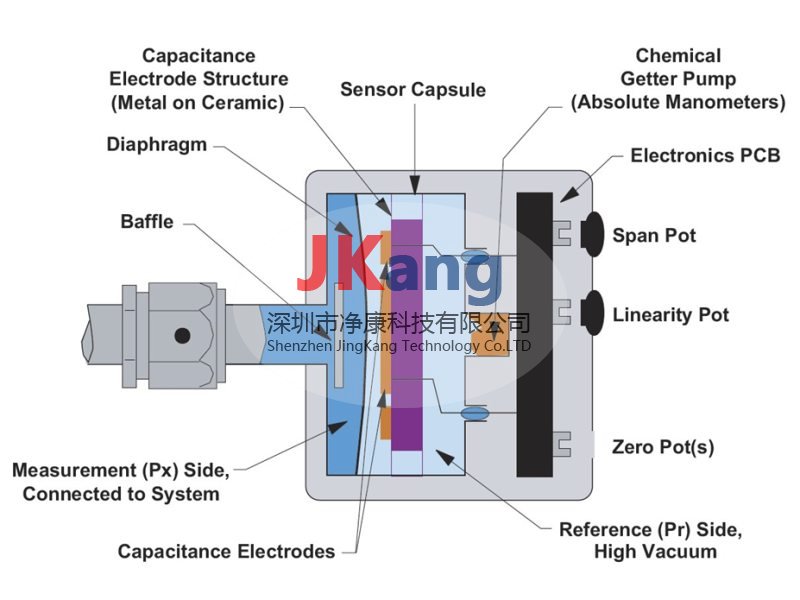

使用Baratron®電容壓力計進行氣體獨立壓力測量。示意圖顯示了內部組件和功能區域。
使用Baratron®電容壓力計進行氣體獨立壓力測量。示意圖顯示了內部組件和功能區域。

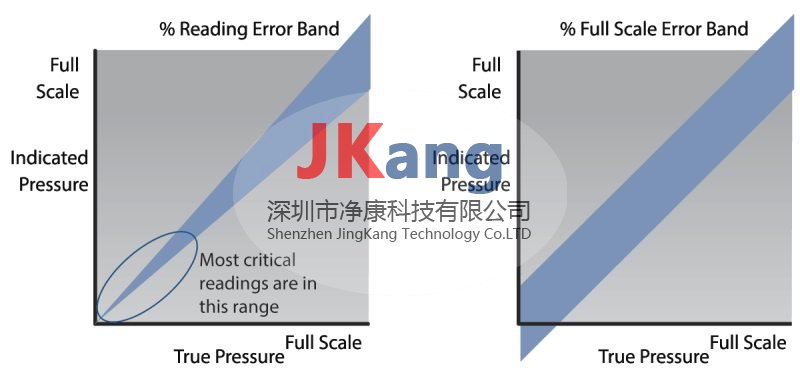

閱讀準確度百分比
準確度指定為讀數的百分比，而不是某些較低性能設備中所見的滿量程。讀數精度百分比可在您最需要的較低壓力范圍內為您提供更準確的輸出信號。

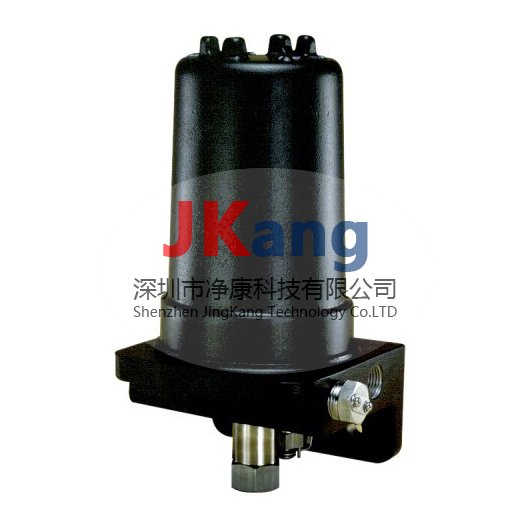

防爆等級外殼
430eBaratron®絕對壓力變送器具有NEMA 4（FM17US0326）認可的外殼和火焰吸收器，用于需要防爆或防風雨變送器的應用。它被批準用于I類1區和2區C和D組防爆應用。外殼由356-T6鋁（NEMA 4）和涂有涂料的兩部分聚氨酯涂料制成，
絕對壓力測量
這些Baratron®壓力傳感器相對于真空用于絕對壓力測量。應用范圍包括：真空爐，水果和蔬菜的冷凍干燥，氣體激光器，汽車部件測試，瓶子涂層和真空蒸餾。
All-Inconel®潤濕表面
這些壓力傳感器具有Inconel®壓力傳感器的所有結構，因此幾乎可以在任何化學環境（包括暴露于鹵素，去離子水和蒸汽以及臭氧）中運行而不受損壞。
4至20 mA輸出與壓力成比例
這些Baratron®電容調整器具有2線線性4至20 mA模擬輸出，與絕對壓力成比例。4 mA表示零壓力，20 mA表示滿刻度壓力。需要24至32 VDC電源，并且4-20 mA信號進入500 500負載。
配飾
安裝U型螺栓
UB-422安裝U型螺栓支架專門用于正確安裝430EBaratron®絕對壓力/真空變送器。
美國MKS 430E絕對壓力變送器,MKS 430E壓力變送器產品參數：-
類型NEMA 4壓力變送器
-
傳感器類型工業電容壓力計
-
測量類型絕對
-
滿量程壓力范圍1、2、10、100和1000托；100、200、300、400和500 psia
-
配件類型¼英寸NPT
-
準確性讀數的±0.50％
-
模擬量輸出兩線制4-20 mA
-
模擬連接器½英寸帶螺釘端子的導管
-
零溫度系數0.020％滿量程/°C
-
跨度溫度系數0.040％讀數/°C
-
體積7.0立方厘米
-
超壓極限FS的120％或35 psia（240 kPa）-以較大者為準
-
電源要求24至32 VDC
-
響應時間有緩沖：250毫秒
無緩沖：20毫秒 -
安裝位置面板安裝或帶U型螺栓的管道安裝，過程連接斷開
-
調零外部連續可調
-
房屋材料356-T6鋁和2部分聚氨酯涂料
-
外殼等級NEMA4
-
重量6磅（3公斤）
-
合規當與整體金屬編織屏蔽電纜一起使用時，符合EMC指令2014/30 / EU，兩端均正確接地。防爆：C級和D組1級，1級和2級。防塵點火：E級，F(xiàn)級和G級II級，1級和2級。適用于：1級和2級III級。 NEMA 4外殼
