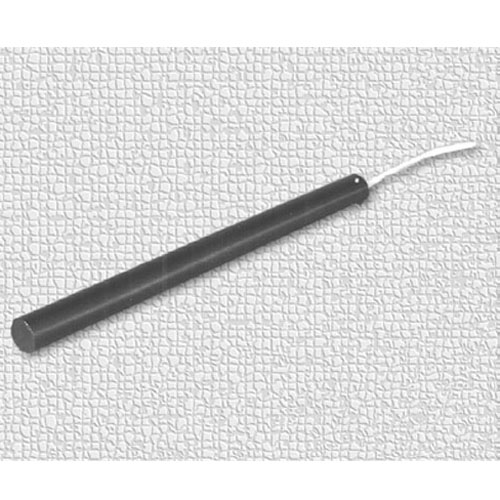

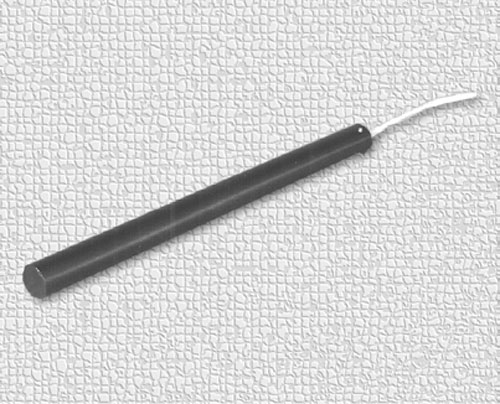

MGCH-2交流磁場傳感器,MGCH-2交流磁場計
型號：MGCH-2 類別： 質控儀器 品牌：美國MEDA pdf資料: MGCH-2交流磁場傳感器,MGCH-2交流磁場計.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
MGCH-2交流磁場傳感器,MGCH-2交流磁場計是高靈敏度交流磁場傳感器
MGCH-2 是可用于測量次射頻場的噪聲最低、靈敏度最高的單軸交流磁場傳感器。由于其創新的設計，MGCH-2 幅度響應對 10 Hz 至 100 kHz 頻帶內的場頻率不敏感。10 kHz 時的精度為 0.1 dB，幅度響應在整個帶寬內保持在 2 dB 峰峰值范圍內。
MGCH-2 的卓越低噪聲性能是通過傳感器前置放大器噪聲特性與傳感器線圈特性的最佳匹配實現的。其幅度對帶寬內磁場頻率的不敏感性是通過創新的低噪聲電流放大器設計實現的。
基本傳感元件是帶有鐵磁芯的棒狀感應線圈。通過計算機優化精心選擇了磁芯特性和繞組參數，以匹配定制設計的低噪聲電流前置放大器的噪聲特性。該電路拓?fù)洚a(chǎn)生的整體傳感器傳遞函數類似于高通濾波器，其轉折頻率等于 L/2πR，其中 L 是線圈電感，R 是線圈電阻。超過此頻率，傳感器幅度與磁場強度成正比，并且對磁場頻率不敏感，直至線圈的固有頻率。前置放大器與傳感元件集成在一個圓柱形封裝中，該封裝可保護線圈免受靜電場的影響，同時允許準確測量磁場。
MGCH-2 輸出是高電平信號，可通過連接到信號調節設備的電纜安全傳輸，而不會引入額外噪聲。SAM-3 便攜式信號調節器由 MEDA 專門設計，用于為 MEDA 系列交流磁場傳感器提供電源和信號調節。
輸出MGCH-2 輸出是高電平信號，可通過連接到信號調節設備的電纜安全傳輸，而不會引入額外噪聲。SAM-3 便攜式信號調節器由 MEDA 專門設計，用于為 MEDA 系列交流磁場傳感器提供電源和信號調節。
MGCH-2交流磁場傳感器,MGCH-2交流磁場計特點：
?帶寬寬：10 Hz 至 >100 kHz。
? 噪音極低：10fT Hz @ 1 kHz。
? 高精度：0.1 dB @ 10 kHz，2dB p-p超過帶寬。
? 響應對帶寬上的信號頻率不敏感。
? 低功率：標稱 390 毫瓦。
MGCH-2交流磁場傳感器,MGCH-2交流磁場計參數規格：
場強范圍： 800 nT峰峰值
電壓范圍：20 伏峰峰值
傳遞函數
比例因子：25 mV/nT
精度：0.1 dB @ 10 kHz，2dB 峰峰值帶寬
頻率響應（3dB 點）：10 Hz 至 >100 kHz
噪聲（pT/√Hz）
噪聲（pT/√Hz）
10hz -2.5
100hz -0.1
1Khz -0.01
10 kHz-0.004
100 kHz-0.003
電源要求
輸入電源——±(12 至 18 VDC)
+V電流消耗——13 毫安（標稱）
-V電流消耗——13 毫安（標稱）
物理參數
尺寸：13 英寸長 x 1.0 英寸深
重量：0.75Kg
電纜長度:20英尺

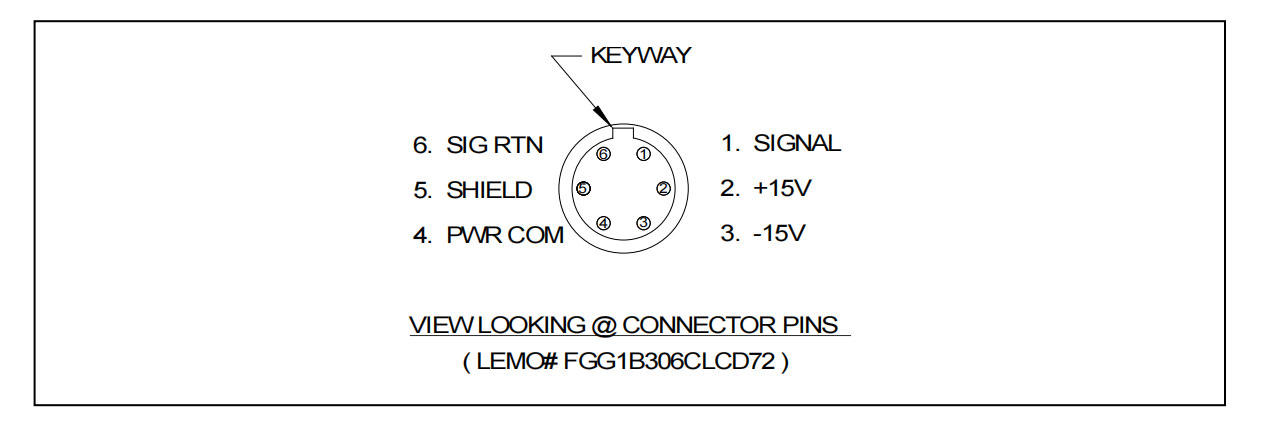

連接器:LEMO FGG.1B.306.CLCD 72
SAG:
