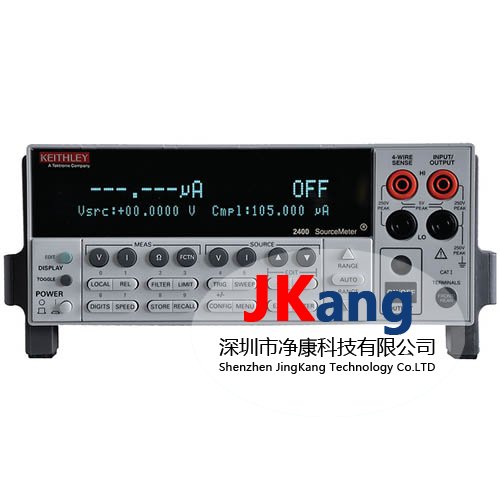

吉時利2400系列數字源表，Keithley 2400數字源表系列專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

吉時利2400系列數字源表，Keithley 2400數字源表有以下型號可選：




吉時利2400系列數字源表，Keithley 2400數字源表主要特性：



    集5臺儀器的功能于一體（IV源、IVR 測量）

    6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

    源和阱（4象限）工作

    0.012%基礎測量精度（6位半分辨率）

    2線、4線和6線遠程電壓源和測量感測

    1700讀數/秒（4位半分辨率），通過GPIB

    通過/失效比較器用于快速排序/分選

    提供高速感測線接觸檢查功能

    可編程DIO端口用于自動化/處理程序/探針控制

    標準SCPI GPIB、RS232和吉時利觸發鏈路接口

    吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件（下載）



吉時利2400系列數字源表，Keithley 2400數字源表典型應用



設備：



    分立半導體器件

    無源器件

    瞬變抑制器件

    IC、RFIC、MMIC

    激光二極管、激光二極管模塊、LED、光檢測器

    電路保護器件：TVS、MOV、保險絲等

    氣袋

    連接器、開關、繼電器



測試：



    漏電

    低電壓/電阻

    LIV

    IDDQ

    I-V特性分析

    隔離和印制線電阻

    溫度系數

    正向電壓、反向擊穿、漏電流

    直流參數測試

    直流電源

    HIPOT

    絕緣耐壓測試序列舉例



緊湊集成儀器的優點



通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。



集5種儀器功能于一體（IV源、IVR測量）



源測量?jī)x器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性最大化。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。



I-V特性分析



所有數字源表均提供4象限工作。工作在第1和第3象限時，作為電源向負載輸出 功率。工作在第2和第4象限時，作為阱（負載）吸收能量。在源或阱工作期間都能測 量電壓、電流和電阻。

吉時利2400系列數字源表，Keithley 2400數字源表選型表：

型號	觸摸屏	通道	最大電流源/量程	最大電壓源/量程	測量分辨率（電流/電壓）	電源
吉時利2401數字源表.	否	1	1A	20V	1pA / 100nV	20 W
吉時利2450 數字源表	是	1	1A	200V	10fA/10nV	20 W
吉時利2400 數字源表	否	1	1A	200V	1pA / 100nV	20 W
吉時利2460 數字源表	是	1	7A	100V	1pA / 100nV	100 W
吉時利2420 數字源表	否	1	3A	60V	10pA / 100nV	60 W
吉時利2410 數字源表	否	1	1A	1100V	1pA / 100nV	20 W
吉時利2461 數字源表	是	1	10A	100V	1pA / 100nV	1000W
吉時利2470 數字源表	Yes	1	1A	1100V	10fA / 100nV	20 W
吉時利2440.數字源表	No	1	5A	40V	10pA / 100nV	50 W
