降低的測試復雜性、簡化的工作流程和直觀的用戶界面將電池測試的易用性提升到一個新的水平。

• 用于對關鍵備用電池應用中使用的單個固定電池和電池組進行維護、故障排除和性能測試的理想測試工具
• 直觀的用戶界面、緊湊的設計和堅固的結構確保最佳性能、測試結果和可靠性
• 涵蓋范圍廣泛的電池測試功能，從直流電壓和電阻測試到使用自動串功能測試和測試探針集成紅外溫度測量系統的完整狀態測試
• 設計用于測量所有類型的固定電池。

電壓和電阻閾值

福祿克電池分析儀使您能夠快速輕松地定義測量上限和下限或容差范圍。在測試過程中，測量值會自動與預定義的閾值水平進行比較，在每次測量后產生通過、失敗或警告指示。最多可存儲 10 組閾值，閾值指示根據以下標準確定：

電壓		反抗
> 電壓降低	< 電壓降低	< 參考	> 參考和參考 x (1+警告 %)	> 參考 x (1+失敗)
經過	失敗	經過	警告	失敗

福祿克電池管理軟件

Fluke 電池管理軟件可讓您輕松快速地將數據從電池分析儀導入 PC。測量數據和電池配置文件信息通過管理軟件存儲和存檔，可用于比較結果、在電導和電阻讀數之間切換結果以及執行趨勢分析。所有測量數據、電池配置文件和分析信息均可用于輕松生成報告。

• 快速查看保存的讀數
• 檔案管理
• 具有最終用戶定義閾值的電池組直方圖
• 電池歷史趨勢數據
• 多輪放電電壓
• 快速報告生成
• 升級 Fluke Battery Analyzer 固件
• 在電導和電阻讀數之間切換測量結果

福祿克電池分析移動應用程序

BT521 為數據下載和遠程顯示提供無線通信，同時通過專用的 Fluke Battery Analyzer 移動應用程序進行測量（注意：Fluke BT521 當前不兼容 Fluke Connect）。使用 Fluke Battery Analyze 移動應用程序，您可以：

• 瀏覽個人資料
• 查看序列測試數據
• 電子郵件序列測試數據

Fluke BT510 主要特點：

• 電池電壓——在內阻測試期間，福祿克電池分析儀還會測量被測電池的電壓
• 放電電壓——放電模式在放電或負載測試期間以用戶定義的時間間隔多次收集每個電池的電壓。用戶可以計算電池下降到截止電壓所需的時間，并利用這個時間來確定電池的容量損失
• 紋波電壓測試– 測量直流充電和逆變器電路中整流電壓的多余殘余交流分量。允許用戶測試直流充電電路中的交流元件并找出電池劣化的根本原因之一
• 儀表和序列模式——儀表模式用于快速測試或故障排除。在此模式下，您可以按測量或時間順序保存和讀取讀數。順序模式適用于具有多個電源系統和電池組的維護任務。在任務開始之前，用戶可以為任務配置一個配置文件，用于數據管理和報告生成
• 閾值和警告——用戶最多可以配置 10 組閾值，并在每次測量后收到通過/警告/失敗指示
• 電池間帶電阻測試和數據管理– 測量電池串中電池間電池間連接的電阻。
• AutoHold – 當 AutoHold 開啟時，讀數在保持穩定 1 秒時被捕獲。然后在新的測量開始時釋放讀數
• AutoSave – 當 AutoSave 打開時，在捕獲 AutoHold 讀數后測量值會自動保存到內部存儲器中
• Fluke 電池管理軟件– 輕松地將數據從產品導入到 PC。測量數據和電池配置文件信息通過管理軟件存儲和存檔，可用于比較和趨勢分析。所有測量數據、電池配置文件和分析信息均可用于輕松生成報告
• 全面記錄——所有測量值在測試過程中自動捕獲，并可在下載前在儀器上查看以進行移動分析
• 優化的用戶界面– 快速、引導式設置確保您每次都捕獲正確的數據
• 電池壽命– 7.4 V 3000 mAh 鋰離子電池可連續工作八小時以上。
• USB 端口——用于將數據快速下載到提供的數據分析和報告管理應用軟件。
• 業內最高安全等級– CAT III 600 V、1000 V dc 最大值。額定用于電池供電設備周?chē)陌踩珳y(cè)量。

Fluke BT520 主要特點：（設計用于測量機柜中和難以觸及的地方的電池）

• 以上所有加

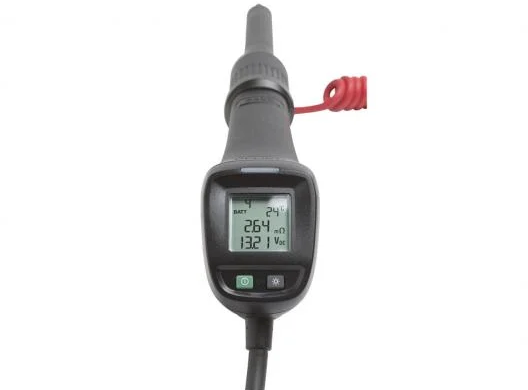

• BTL20 智能測試探頭組，帶有長短探頭擴展器和內置 LCD 顯示屏和揚聲器，用于視覺和音頻反饋
• BTL20ANG 智能測試探針組，帶長短角度探針延長器（無溫度傳感器）
• 大軟手提箱

Fluke BT521 主要特點：（專為需要集成溫度測量的用戶設計）

• 以上所有*加上
• BTL21 智能測試探頭，帶長短擴展器，內置 LCD 顯示屏和揚聲器，用于視覺和音頻反饋，集成紅外溫度傳感器，用于在每次測試時對電池負極進行溫度測量
• BTL20ANG 智能測試探針組，帶長短角度探針延長器（無溫度傳感器）
• 無線功能適用于 Fluke Battery Analyze 移動應用程序 (Fluke BA Mobile)*
  • 查看來自電池分析儀的配置文件和相關測試結果
  • 通過電子郵件以 (.csv) 數據格式發送配置文件和測試結果

* BTL20 不包含在 Fluke BT-521 中
* 當前與 Fluke Connect® 應用程序不兼容



范圍	解析度	準確性	BT510	BT520	BT520ANG	BT521	BT521ANG
電池電阻/背帶電阻1	3毫歐	0.001 毫歐	1% + 8	●	●		●
			1% +68			●		●
	30毫歐	0.01 毫歐	0.8% + 6	●	●		●
			0.8%+12			●		●
	300毫歐	0.1 毫歐	0.8% + 6	●	●	●	●	●
	3000 毫歐	1毫歐	0.8% + 6	●	●	●	●	●
直流電壓	6伏	0.001 伏	0.09% + 5	●	●	●	●	●
	60伏	0.01 伏	0.09% + 5	●	●	●	●	●
	600伏	0.1 伏	0.09% + 5	●	●	●	●	●
	1000伏	1伏	0.09% + 5				●	●
VAC（45 Hz 至 500 Hz，帶 800 Hz 濾波器）	600伏	0.1 伏	2% + 10	●	●	●	●	●
頻率（以 VAC 和 AAC 顯示）2	500赫茲	0.1赫茲	0.5% + 8	●	●	●	●	●
交流電壓紋波（最大 20 KHz）	600毫伏	0.1 毫伏	3% + 20	●	●	●	●	●
	6000毫伏	1毫伏	3% + 10	●	●	●	●	●
ADC/AAC（帶附件 Fluke i410）	400A	1 安	3.5% + 2				●	●
溫度	0°C 至 60°C	1°C	2°C (4°F)				●	●
儀表模式	每個測量位置 999 條記錄，帶時間戳
序列模式	最多 100 個配置文件和 100 個配置文件模板（每個配置文件最多可存儲 450 塊電池）帶時間戳
1. 測量基于交流注入法。注入的源信號 < 100 mA，1 kHz。 2. 觸發電平 VAC：10 mV，AAC：10 A
測量模式	BT510			BT520			BT521
電阻 (mΩ)	●			●			●
電池電壓	●			●			●
電壓直流	●			●			●
電壓交流和頻率 (Hz)	●			●			●
紋波電壓	●			●			●
電池負極極柱溫度（使用BTL21直探頭）							●
直流和交流電流（和頻率）							●
數字萬用表模式	●			●			●
序列模式	●			●			●
放電測量模式	●			●			●
自動測量保存	●			●			●
無線通信							●
內存視圖	●			●			●
一般規格 - 電池分析儀
尺寸（高 x 寬 x 深）	22 x 10.3 x 5.8 厘米（9 x 4 x 2 英寸）
重量	850 克（1.9 磅）
屏幕尺寸	7.7 x 5.6 厘米（3 x 2.2 英寸）
界面	USB迷你
保修單	3年
一般規格 - BTL20ANG 角度測量探頭
長角度探頭（全長）	242.2 厘米（95.38 英寸）
短角探頭（全長）	216.8 厘米（85.38 英寸）
總跨度（線圈松弛）	10.1 厘米（4 英寸）
總最大跨度（線圈擴展）	109.2 厘米（43 英寸）
BTL20ANG 探頭尖端角度	與水平方向成 20 度
環境規格
工作溫度	0°C 至 40°C
儲存溫度	-20°C 至 50°C
鋰離子電池充電溫度	0°C 至 40°C
工作濕度	非冷凝 (10°C)
	≤ 80% RH（10°C 至 30°C）
	≤ 75% RH（30°C 至 40°C）
工作海拔	海平面到2000米
儲存高度	海平面到 12,000 米
防護等級	IP40
收音機	FCC A 類
振動要求	MIL-PRF-28800F：2 級
跌落測試要求	1米
溫度系數	高于 28°C 或低于 18°C，每攝氏度增加 0.1 x 指定精度
安全合規	600 V CAT III
電磁兼容	IEC 61326
ROHS	中國、歐洲
防護等級 2	污染等級 II
電池合規性	UN38.3
	UL2054
	IEC62133
	2 G，符合 IEC68-2-26、25 G 和 29
