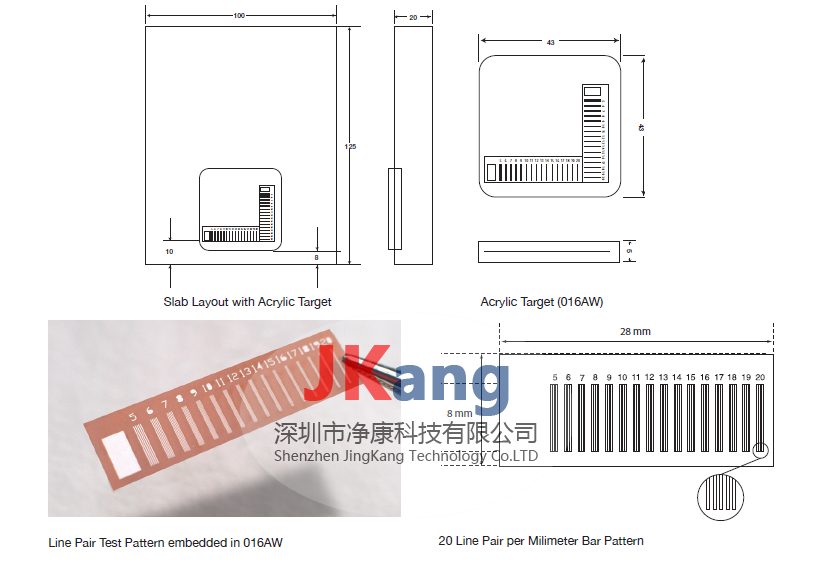

Cirs 016A-BR12分辨率測試卡,016A-BR12高分辨率線對卡包含兩個 17.5 微米厚的金鎳合金條形圖案。這些條形圖案以 90 度角定位，以便在一次曝光中評估垂直和平行于陽極-陰極軸的分辨率。靶材有 17 段，從 5 lp 到 20 lp/mm，在 20 keV 下相當于 25 微米的鉛或 2.6 毫米的鋁。

這些圖案被永久嵌入在一個薄的丙烯酸晶片（型號 016AW）中，以保護它們免受磨損或損壞。

模體由乳房等效材料組成，并具有用于丙烯酸晶片的腔體。這種設計使條形圖案能夠在乳房支撐板上方 4.5 厘米和距胸壁 1 厘米處一致、可重復地定位，橫向居中（美國放射學會推薦）。
