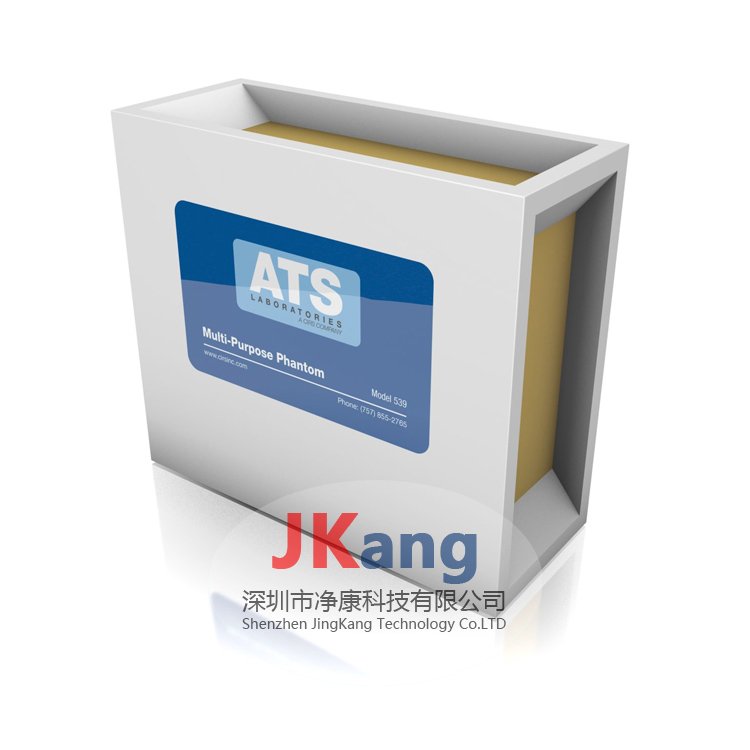

ATS 539多功能超聲模體,ATS 539成像系統評估體膜
型號：ATS 539 類別： 科研模型 品牌：ATS pdf資料: ATS 539多功能超聲模體,ATS 539成像系統評估體膜.pdf
采購熱線：0755-28917660 15813841944
在線咨詢產品
ATS 539多功能超聲模體,ATS 539成像系統評估體膜是一種在整個臨床成像頻率（2 MHz 至 18 MHz）范圍內評估成像系統的簡單、全面的方法。
體模設計有用于距離測量的單絲線目標和不同大小和對比度的組織模擬目標結構的組合。囊狀目標結構垂直排列成一行，從而允許在一個視圖中顯示整個目標組。由于背景材料和目標結構的聲學相似性，消除了由失真、陰影或增強引起的偽影。提供了六個對比度范圍從 +15 到 -15 dB 的灰度目標，以評估系統顯示的動態范圍和灰度處理性能。所有 ATS 氨基甲酸乙酯體模均保證體模的使用壽命，定義為 10 年。
體模設計有用于距離測量的單絲線目標和不同大小和對比度的組織模擬目標結構的組合。囊狀目標結構垂直排列成一行，從而允許在一個視圖中顯示整個目標組。由于背景材料和目標結構的聲學相似性，消除了由失真、陰影或增強引起的偽影。提供了六個對比度范圍從 +15 到 -15 dB 的灰度目標，以評估系統顯示的動態范圍和灰度處理性能。所有 ATS 氨基甲酸乙酯體模均保證體模的使用壽命，定義為 10 年。
使用 ATS 539 型進行的關鍵測試：
- 均勻度
- 穿透深度
- 光束輪廓/焦區/橫向響應寬度
- 垂直距離測量
- 水平距離測量
- 軸向和橫向分辨率
- 海拔分辨率
- 對比度分辨率
- 灰度對比敏感度
- 死區評估
ATS 539多功能超聲模體,ATS 539成像系統評估體膜規格：
- 尺寸：23.4 x 20.5 x 9.5cm（9 英寸 x 8 英寸 x 4 英寸）
- 重量：7 磅。 (3.1 公斤)
- 外殼材料：PVC
- 壁厚：1.0 厘米
- 掃描面：4
- 掃描面尺寸：17.5x7.5 cm 14.0x7.5 cm
- 組織模仿材料：聚氨酯橡膠
聚氨酯特性
- 凝固點：<-40℃
- 熔點：100℃以上
- 聲速：1450 m/s at 23°
- 衰減系數：0.5 dB / cm / MHz（在 3.5 MHz 下測量）
- 線目標
- 材質：單絲尼龍
- 直徑：0.12 毫米
- 垂直距離組
- 目標數量：17
- 深度范圍：1.0 - 18.0 厘米
- 間距：1.0 厘米
- 水平距離：線性探頭
- 目標數量：5
- 距離掃描表面 #1 的深度：5.0 厘米
- 間距：2.0 厘米
- 水平距離：扇區掃描探針
- 目標數量：5
- 距離掃描表面 #1 的深度：13.0 厘米
- 間距：2.0 厘米
- 死區組
- 目標數量：9
- 深度范圍：2.0 - 10.0 毫米
- 間距：1.0 毫米
軸向-橫向分辨率組
- 目標數量：11
- 橫向位移：1.0 mm
- 間距：4、3、2、1、0.5 和 0.25 毫米
- 深度：7.0、11.0、4.0、16.0 厘米
- 對比靶（囊腫）
- 類型：無回聲，圓柱形
- 組數：5
- 第 2、3、4 組：
- 目標數量：17
- 目標直徑：2.0, 3.0, 4.0 mm
- 目標深度：1.0 - 17.0 厘米
- 間距：1.0 厘米
- 第 6、8 組：
- 目標數量：8
- 目標直徑：6.0, 8.0 mm
- 目標深度：1.0 - 17.0 厘米
- 間距：2.0 厘米
- 灰度目標
- 類型：回聲，圓柱形
- 目標數量：6
- 間距：2.0 厘米（中心到中心）
- 深度：4.0 厘米
- 對比度：+ 15、+ 6、+ 3、-3、-6、-15 dB（相對于背面）地面
